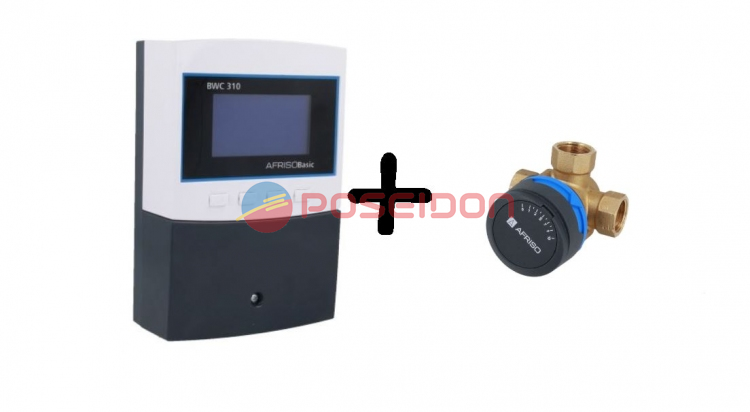

regulator pogodowy BWC 310 + 4-drogowy obrotowy zawór mieszający ARV 484 ProClick, DN25, Rp1", Kvs 10

Regulator pogodowy typu BWC 310 przeznaczony jest do obsługi zaworu mieszającego trzy lub czterodrogowego z możliwością podłączenia pompy obiegowej. Sterownik ten jest wyposażony w funkcję sterowania pogodowego, program tygodniowy oraz może współpracować z regulatorem pokojowym. Dodatkowym atutem urządzenia jest zabezpieczenie temperatury powrotu, spełniające funkcję ochrony przed zagotowaniem wody w krótkim obiegu kotła lub przed zbyt niską temperaturą powracającej do kotła wody.

W skład wchodzi:
• regulator z wyświetlaczem LCD
• przewód sieciowy
• czujnik temperatury zasilania,
• czujnik temperatury powrotu,
• czujnik pogodowy zewnętrzny.

• zasilanie: 230 V AC

Zawory 3-drogowe stosowane są zwykle jako zawory mieszające, gdzie wymaganą temperaturę uzyskuje się poprzez zmieszanie w odpowiedniej proporcji gorącej wody z kotła z chłodną wodą z powrotu. Zawory 3-drogowe można też stosować jako zawory rozdzielające lub przełączające, gdy wymagany jest rozdział strumienia wody z kotła na dwa obwody, np. do instalacji grzewczej oraz zasobnika c.w.u.. Nowe zawory 3-drogowe ARV sprawdzają się jeszcze lepiej w takim zastosowaniu, dzięki ulepszonej budowie wewnętrznej. Poprawiona konstrukcja pozwala na osiągnięcie zdecydowanie mniejszego przecieku wewnętrznego, przy zachowaniu niskiego wymaganego momentu obrotowego.

Nowe 3-drogowe obrotowe zawory mieszające ARV z gwintem wewnętrznym wykonane są z mosiądzu. Przyłącza mają formę ośmiokąta, co zdecydowanie ułatwia montaż kluczem hydraulicznym. Zawory wyposażone są w pokrętła do regulacji ręcznej i ograniczniki kąta obrotu ułatwiające odpowiednią nastawę. Czytelna skala znajdująca się na pokrywce pokrętła umożliwia precyzyjne określenie stopnia otwarcia zaworu. Na jednej stronie zadrukowana jest podziałką „od 0 do 10”, zaś na drugiej stronie znajduje się podziałka „od 10 do 0”. Umożliwia to pracę zaworu w różnych pozycjach montażowych. Pogrubiony fragment obwodu pokrętła odzwierciedla położenie zawieradła wewnątrz zaworu. Pokrętło wykonane jest z antypoślizgowego materiału. Do połączenia nowych zaworów ARV z nowymi siłownikami ARM służą elementy wykonane z wytrzymałego tworzywa sztucznego znajdujące się pod pokrętłem. Dzięki nim siłowniki montowane są w systemie ProClick, bez użycia narzędzi. Zawory ARV wymagają użycia niskiego momentu do ich obracania.


• DN: 20
• Kvs: 2,5 m³/h
• przyłącze: Rp½"
• maksymalna temperatura: 110°C
• maksymalne ciśnienie: 10 bar
• materiał korpusu: mosiądz
