W wymiennikach płytowych powierzchnię wymiany ciepła tworzą karbowane płyty ze stali nierdzewnej połączone w pakiet metodą twardego lutowania próżniowego (wymienniki płytowe lutowane) lub skręcone z użyciem uszczelek i ram zewnętrznych (wymienniki płytowe skręcane).
Przepływ płynów ukierunkowany w co drugi kanał tworzony przez płyty grzewcze.
LB31-20-1", 80/60-50/70°C - 25 kW, przyłącze GZ 1"
|
Parametry pracy max. ciśnienie / max. temp. / min. temp. |
30 bar/ 230°C/ -195°C |
|
Powierzchnia płyty [m2] |
0,031 |
|
Ilość płyt |
20 |
|
Waga [kg] |
|
|
Typ i materiał przyłaczy |
gwint SS |
|
Wymiary przyłączy |
1"; |
|

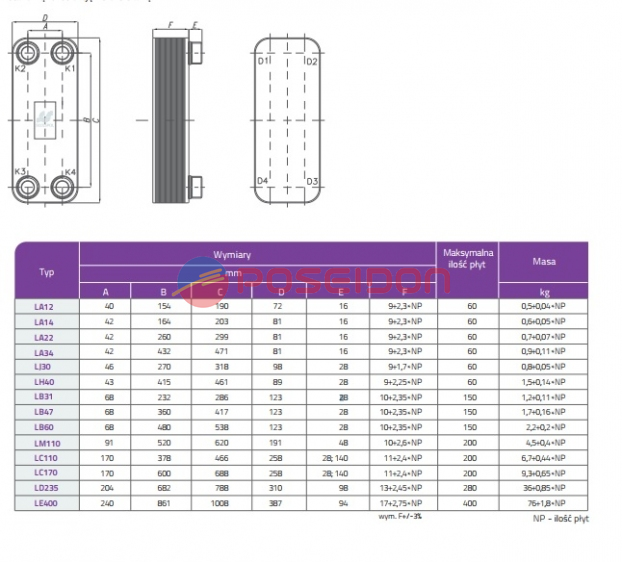

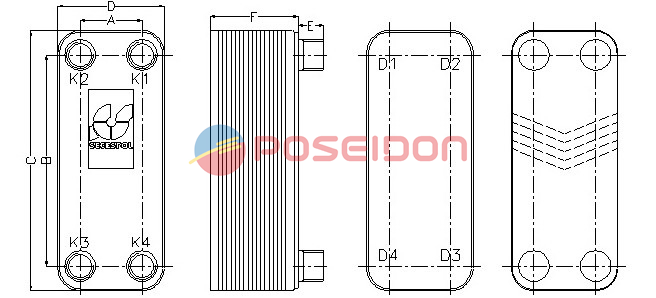

Wymiary [mm] |
A |
68 |
|
B |
232 |
|
C |
286 |
|
D |
117 |
|
E |
28 |
|
F |
55 |
|
Typ |
dwuprzepływowe z 4 króćcami |
PŁYTOWY LUTOWANY WYMIENNIK CIEPŁA CHARAKTERYSTYKA Wymienniki L-line są wymiennikami płytowymi lutowanymi miedzią przeznaczonymi do standardowych instalacji grzewczych lub chłodniczych typu ciecz-ciecz. Optymalne ukształtowanie kanałów przepływowych zapewnia kompromis między uzyskaniem niskich oporów przepływu a wysoką wydajnością wymiany ciepła. Szczelność konstrukcji oraz stałe zespolenie płyt zapewnia proces lutowania w piecu próżniowym. Jest to sprawdzone rozwiązanie w domowych instalacjach grzewczych, węzłach cieplnych, kotłach grzewczych, kominkach z płaszczem wodnym. Dla każdej wielkości wymiennika istnieje możliwość wybrania różnych wielkości przyłączy oraz wersji dwuprzepływowej wymiennika, charakteryzującej się wysoką wydajnością wymiany ciepła przy bardziej wymagających parametrach.
ZASTOSOWANIE Wymienniki ciepła typu L-line są stosowane w pompowych instalacjach centralnego ogrzewania i przygotowania ciepłej wody użytkowej, zasilanych w energię cieplną z wysokoparametrowych wodnych systemów ciepłowniczych. Wymienniki mogą mieć również zastosowanie w instalacjach: wentylacyjnych, technologicznych, klimatyzacyjnych, w których płynem roboczym będzie woda, powietrze a także inne ciecze lub gazy obojętne po uprzednim uzgodnieniu z producentem. W układach zamkniętych należy zastosować wodę uzdatnioną, a w otwartych urządzenia uzdatniające wodę, np. magnetyzer. BUDOWA Płytowe lutowane wymienniki ciepła typu L-line są urządzeniami przepływowymi, przeciwprądowymi. Powierzchnię wymiany ciepła tworzą karbowane płyty ze stali nierdzewnej połączone w pakiet za pomocą lutu miedzianego. Odpowiednie ukształtowanie przestrzeni wewnętrznej wymiennika ukierunkowuje przepływ płynów wymieniających ciepło w kanały tworzone przez co drugą płytę grzewczą. W płytach osłonowych umiejscowione są króćce doprowadzające i odprowadzające płyny robocze. Wymienniki wykonane są w całości ze stali nierdzewnej jako konstrukcja nierozbieralna.
